Tiny4412 - 四核动力，此刻即真。 |
| 增强版 |
|
|
|
|
|
|
|
| 标准版 |
| |
| Tiny4412核心板简介 |

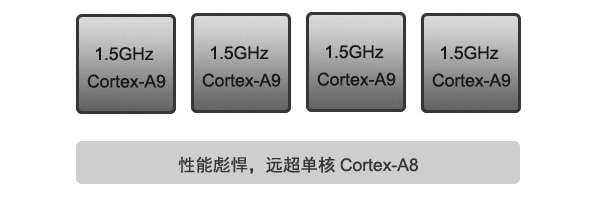

Tiny4412是一款高性能的四核Cortex-A9核心板，由广州友善之臂设计、生产和发行销售。它采用三星Exynos4412作为主处理器，运行主频可高达1.5GHz，Exynos4412内部集成了Mali-400 MP高性能图形引擎，支持3D图形流畅运行，并可播放1080P大尺寸高清视频。三星旗舰智能手机Galaxy S3即是采用此CPU设计。

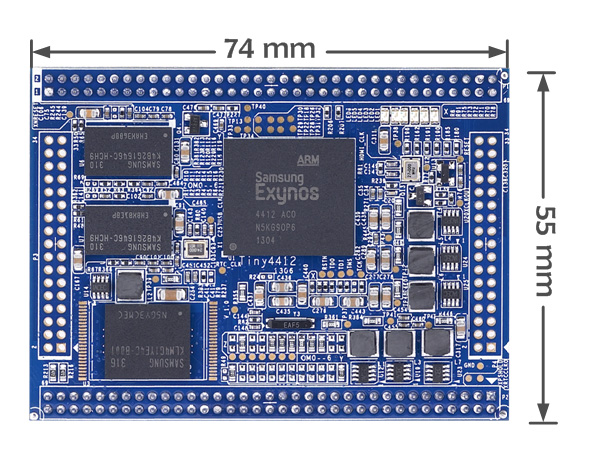

Tiny4412核心板采用了2.0mm间距的双排针(P1, P2, P3, P4)，尺寸为74x55mm，总共引出208Pin引脚。其中P1和P2排针为标配焊接，它们已经包含了大部分常用的功能；P3和P4空焊，方便用户扩展开发使用。Tiny4412实现了主控芯片难度最高的核心部分，因此非常适合企业用户进行快速产品设计或项目开发，核心板标配1GB DDR2内存和4GB高性能eMMC闪存(另可选配8/16/32GB等容量)。
Tiny4412SDK是相应的参考设计底板，它带有各种常见的标准接口，比如HDMI输出，USB Host, SD卡，DB9串口，RJ-45以太网口，音频输入输出口等，还有一些在板资源测试器件如EEPROM，蜂鸣器，按键，GPIO口，SDIO口等等，以便用户全面的评估和使用核心板。因为Exynos4412定位主要是面向高端手持移动设备，为了做到低功耗，大部分IO口采用的是1.8V电压，这就导致无法适用于一些常见的传统IO模块，因此我们在底板上对几乎所有IO都做了电平转换(转为3.3V)，以便于老用户依然能够兼容使用，这可以大大节省产品项目开发的时间。
我们还充分地发挥了4412支持SD卡启动这一特性，精心研制了功能强大的Superboot-4412，无需连接电脑，只要把系统ROM拷贝到SD卡中(可支持高达32G的高速大容量卡)，你就可以极速简单地自动安装各种嵌入式系统(Linux/Android/Ubuntu等)；这非常适合企业用户批量生产和现场升级更新系统之用！
紧跟时代发展的步伐，我们还采用跨平台的Qt4开发了全新的USB下载工具MiniTools，配合Superboot，用户可以像刷手机一样刷板，它采用了世界通用的Fastboot底层驱动，因此可以通吃几乎所有Windows系统(含32/bit-bit机器)，并且可以支持各种发行版Linux，如Fedora、Ubuntu等系统。
使用MiniTools，无需串口连接，只要USB，用户可以选择单个或多个系统映像文件，下载和烧写一气呵成，真正实现一键烧写；另外，MiniTools还支持下载到内存运行，以及一键快速启动功能，因此，MiniTools也非常适合开发者快速调试开发之用！ |
| |
| Tiny4412核心板硬件资源特性 |
CPU处理器
- Samsung Exynos4412，基于Quad Cortex-A9，运行主频1.5GHz
DDR3 RAM内存
- 1GB DDR3 RAM @400Mhz
- 32bit数据总线
FLASH存储
- 标配4GB eMMC闪存
- 可选8/16/32GB eMMC闪存
引脚接口
- 2 x 60 pin 2.0mm space DIP connector
- 2 x 34 pin 2.0mm space DIP connector
在板资源
- 4 x User LED (Green)
- Supply Voltage from 2V to 6V
PCB规格尺寸
- 8层高密度电路板，采用沉金工艺生产
- 74 x 55 x 10 (mm)
软件支持(详细特性见后面说明)
- Superboot-4412
- u-boot for Tiny4412(完全开源)
- Android 4.2(基于Linux-3.5内核)
- Linux + Qtopia2 + QtE-4.8.5
- Ubuntu 1204
|
|
|
|
|
| |
 |
| Tiny4412参考开发底板资源特性 |
| Tiny4412参考开发底板目前有标准版和增强版两个版本，各自特性说明如下列表： |
| |

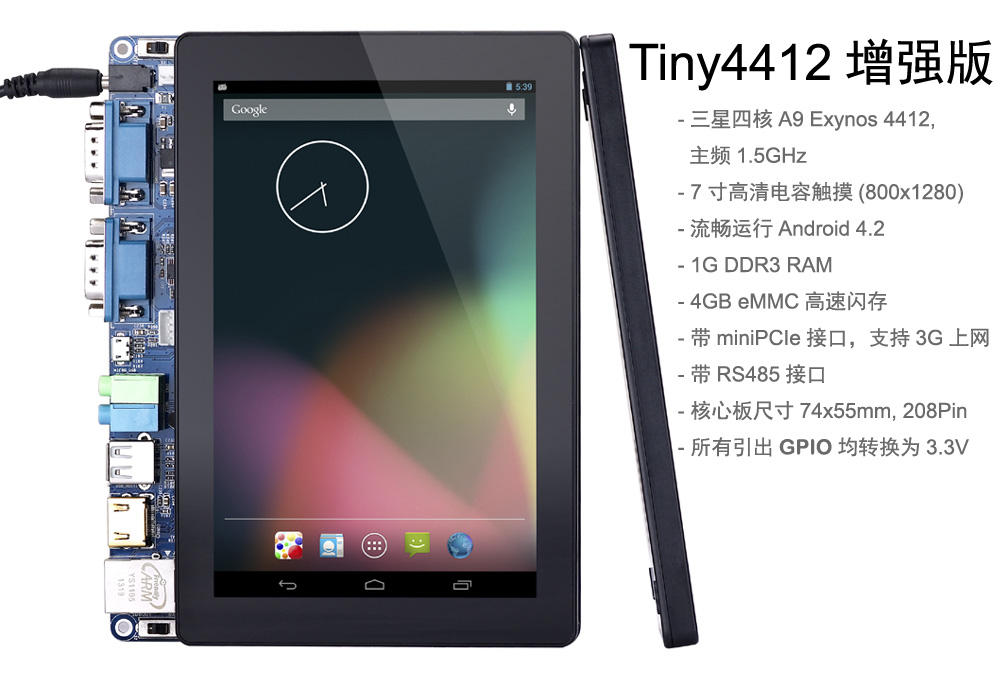

Tiny4412ADK增强版 |
Tiny4412SDK标准版 |
| 名称 |
Tiny4412ADK 1312 |
TinySDK 1506 |
| 适用性 |
适用于企业用户 |
适用于个人爱好者，板上大多数接口均采用2.54mm间距排针引出，无需焊接，即可使用各种常见扩展模块 |
| 尺寸 |
180 x 140 (mm) |
180 x 140 (mm) |
| 兼容性 |
适用于Tiny4412/Super4412系列核心板 |
适用于Tiny4412/Super4412系列核心板 |
| miniPCIe接口座 |
支持常见长卡和短卡3G模块 |
- |
| 翻盖式SIM卡座 |
支持(背面) |
- |
| 天线固定 |
支持(位于miniUSB内测) |
- |
| RS485接口 |
1路(基于UART1) |
- |
| RS232 UART |
2路（基于UART0,3)，DB9座 |
1路（基于UART0)，DB9座 |
| TTL UART |
4路(UART0,1,2,3), 6pin 2.0mm接口座(1.8V电平) |
3路(UART0,2,3), 4pin x3, 2.54mm间距单排针(3.3V电平) |
| SPI |
- |
1路，6pin, 2.54mm间距单排针 |
| I2C |
- |
4路, 4pin x4, 2.54mm间距单排针 |
| USB Device |
1路，USB 2.0 ，采用microUSB接口座 |
1路，USB 2.0 ，采用microUSB接口座 |
| HSIC |
USB4640 |
USB4640 |
| USB Host |
- 3路，USB A型口
- 采用USB 2.0 hub扩展(可兼容USB 1.1)
|
- USB Host1-2: USB A型口
- USB Host3: 2.54mm间距单排针, 4pin
- 采用USB 2.0 hub扩展(可兼容USB 1.1)
|
| 音频输入输出 |
- 采用WM8960音频解码芯片
- 支持录音和放音
- 3.5mm耳机座和输入座
- 在板麦克风输入
- 支持Class D功放输出(CON7)
|
- 采用WM8960音频解码芯片
- 支持录音和放音
- 3.5mm耳机座和输入座
- 在板麦克风输入
- 支持Class D功放输出(CON7)
|
| HDMI输出 |
支持 |
支持 |
| 以太网 |
采用DM9621网卡芯片，100/10M自适应 |
采用DM9621网卡芯片，100/10M自适应 |
| 按键 |
4个独立中断式可编程按键 |
4个独立中断式可编程按键 |
| LED |
4个GPIO控制可编程LED(位于核心板) |
4个GPIO控制可编程LED(位于核心板) |
| RTC |
在板RTC时钟备份电池 |
在板RTC时钟备份电池 |
| 蜂鸣器 |
1路PWM控制蜂鸣器输出 |
1路PWM控制蜂鸣器输出 |
| 可调电阻(ADC) |
1路在板ADC可调电阻，用于测试CPU自带AD转换 |
1路在板ADC可调电阻，用于测试CPU自带AD转换 |
| SDIO扩展口 |
- 30pin 2.0mm双排针(3.3V电平)
- 包含1路SDIO和2个GPIO,,可外扩SD WiFi
- 包含SPI, I2C, UART各1路
- 包含8路中断(其中4路和按键复用)
|
- 16pin 2.0mm双排针(1.8V电平)
- 包含1路SDIO, 2个GPIO,1路UART
- 主要适用于扩展SD WiFi蓝牙模块等
|
| SD卡座 |
弹出式SD卡座，最高可支持32G |
弹出式SD卡座，最高可支持32G |
| CMOS Camera接口 |
20pin 2.0mm双排针(1.8V电平) |
20pin 2.54mm双排针(1.8V电平) |
| LCD接口 |
- 3个LCD接口座(适用于不同位置的结构固定)
- 支持一线触摸
- 支持背光可调
- 支持电容触摸屏
- 支持RGB888模式
注: 所有LCD接口信号均已经过高速1.8V->3.3V电平转换，因此适用于接大部分市面常见LCD显示屏模组
|
- 2个LCD接口座(适用于不同位置的结构固定)
- 支持一线触摸
- 支持背光可调
- 支持电容触摸屏
- 支持RGB888模式
注: 所有LCD接口信号均已经过高速1.8V->3.3V电平转换，因此适用于接大部分市面常见LCD显示屏模组
|
| CPLD-JTAG |
用于烧写CPLD固件(光盘中提供了CPLS固件文件) |
用于烧写CPLD固件(光盘中提供了CPLS固件文件) |
| 拨动开关 |
|
|
| 供电 |
DC-5V/2A |
DC-5V/2A |
| PCB文件 |
Cadance(Allegro) |
Cadance(Allegro) |
| 原理图格式 |
OrCAD, pdf, dxf |
OrCAD, pdf, dxf |
|
| |
| Tiny4412标准版参考开发板接口及布局图 |
|
| |

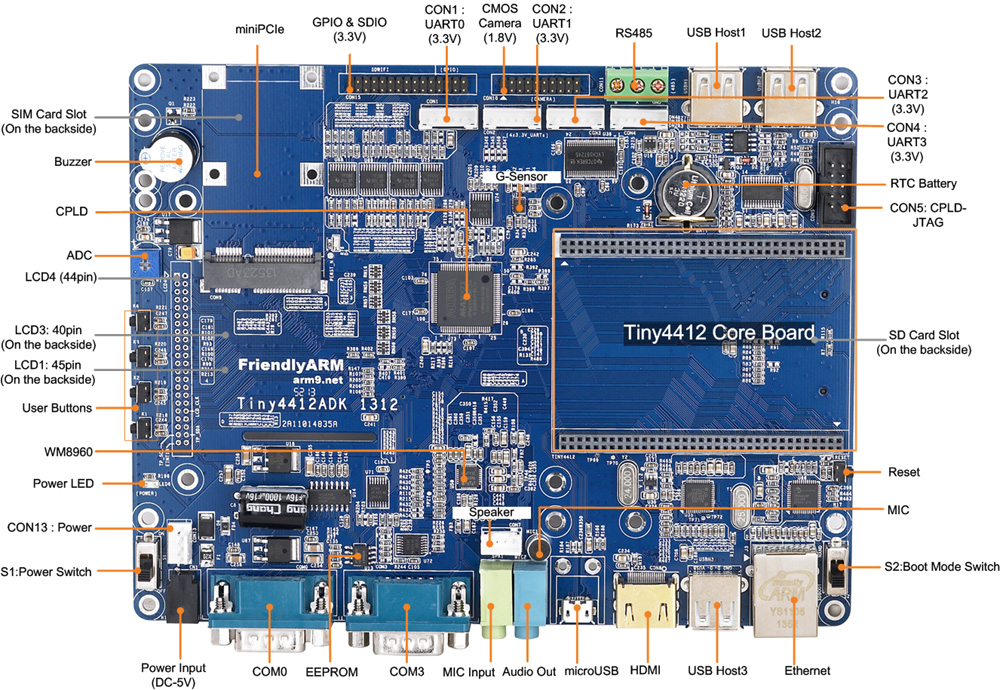

Tiny4412增强版参考开发板接口及布局图 |
|
|
|
推荐套餐 |
|
|
|
说明 |
Tiny4412标准版配高清10.1寸电容屏 |

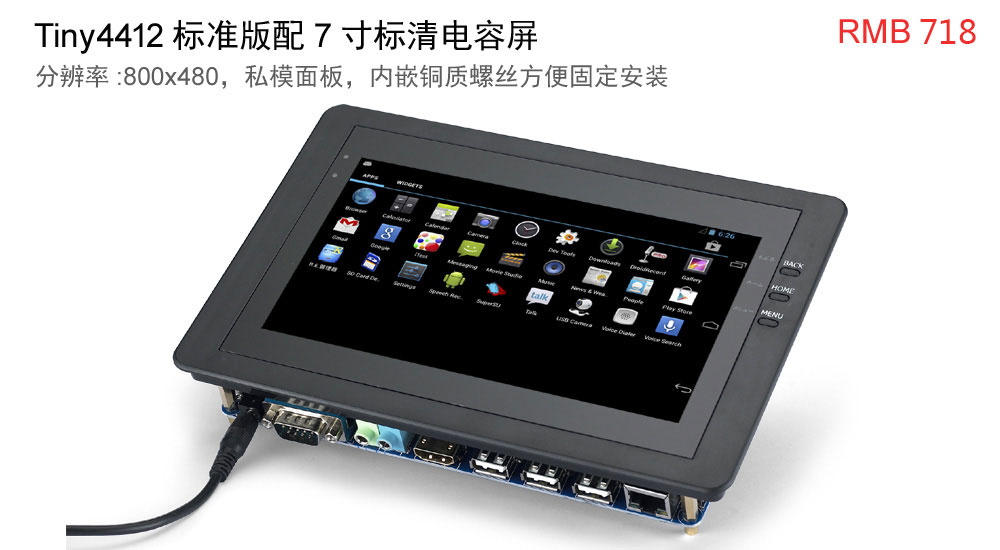

Tiny4412标准版标清7寸电容屏 |
售价(不含税) |
RMB 1199 |
促销价: RMB 718 |
订货型号 |
Tiny4412SDK-1312-HD101 |
Tiny4412SDK-1312-S702 |
简要特性 |
- 配1G DDR3 RAM,4G eMMC
- 配标清7寸电阻触摸显示屏(分辨率1280x800)
- 背光: LED背光，背光可调
- 预装OS: Android 4.2.2
- 外形尺寸: 180x140 (mm)
- 供电： 5V/2A
|
- 配1G DDR3 RAM,4G eMMC
- 配标清7寸电容触摸显示屏(分辨率800x480)
- 背光: LED背光，背光可调
- 预装OS: Android 4.2.2
- 主板外形尺寸: 180x140 (mm)
- 供电： 5V/2A
|
|
|
|
|
|
|
说明 |
Tiny4412增强版配标清7寸电阻屏 |

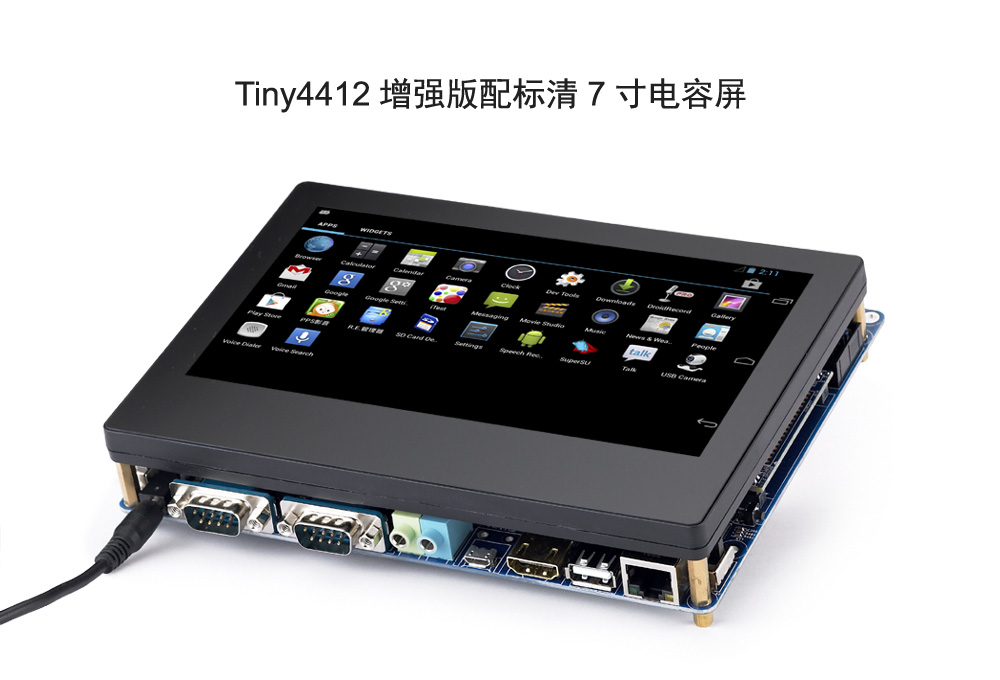

Tiny4412增强版配标清7寸电容屏 |
Tiny4412增强版配高清7寸电容屏 |
售价(不含税) |
|
RMB 1020 |
RMB 1480 |
订货型号 |
Tiny4412ADK-1312-S70 |
Tiny4412ADK-1312-S700 |

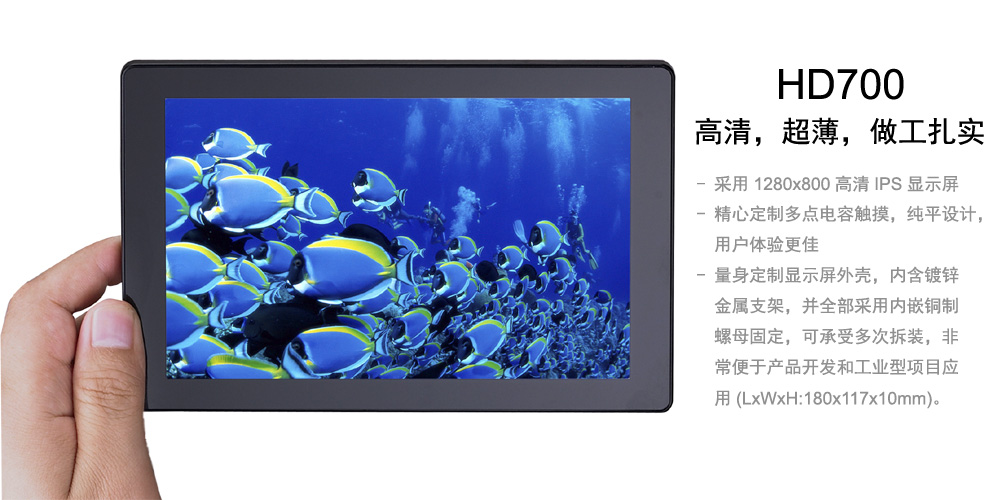

Tiny4412ADK-1312-HD700 |
简要特性 |
- 配1G DDR3 RAM,4G eMMC
- 配标清7寸LCD(分辨率800x480)
- 精准一线电阻触摸
- 背光: LED背光，背光可调
- 预装OS: Android 4.2.2
- 外形尺寸: 180x140 (mm)
- 供电： 5V/2A
|
- 配1G DDR3 RAM,4G eMMC
- 配标清7寸LCD(分辨率800x480)
- 多点电容触摸
- 背光: LED背光，背光可调
- 预装OS: Android 4.2.2
- 外形尺寸: 180x140 (mm)
- 供电： 5V/2A
|
- 配1G DDR3 RAM,4G eMMC
- 配高清7寸LCD(分辨率800x1280)
- 多点电容触摸
- 背光: LED背光，背光可调
- 预装OS: Android 4.2.2
- 外形尺寸: 180x140 (mm)
- 供电： 5V/2A
|
|
|
| LCD显示屏系列 |
| 以下LCD均采用一线接口，Superboot可自动探测它们的型号，各个系统即插即用，十分方便。比如，如果你的开发板(配7寸屏)烧写了Android系统，若要使用10.1寸屏(W101)，只需更换一下LCD即可，无需重新刷机，也无需设置任何参数。 |
 |
|
|
7"电容触摸显示屏 |

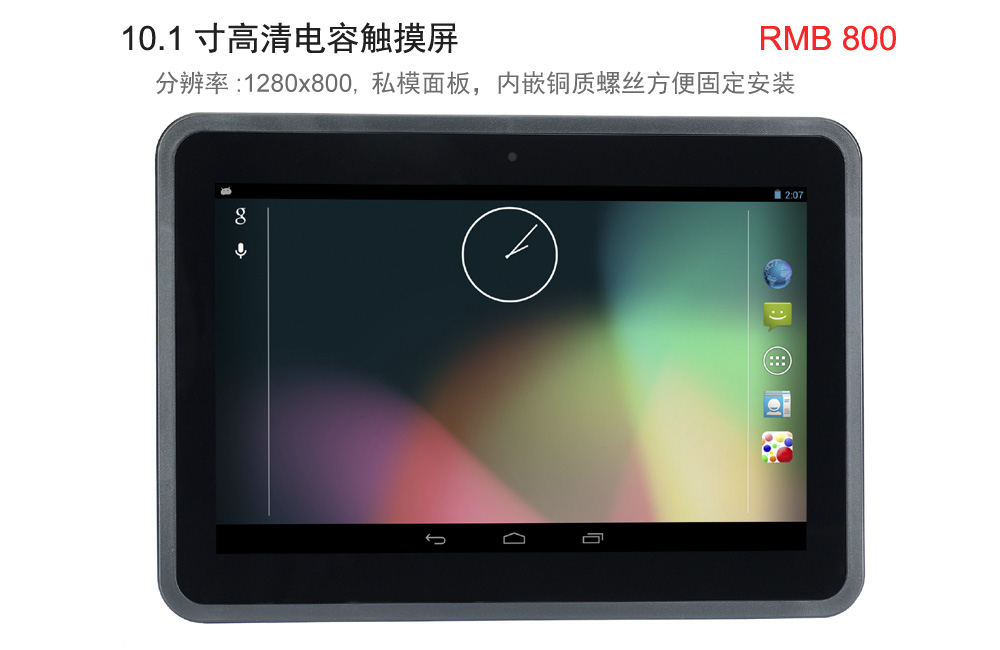

10.1"电容触摸显示屏 |
7"电阻触摸显示屏 |
| 售价：RMB 280 |
售价：RMB 599 |
售价：RMB 265 |
| 型号：S702 |
型号：HD101 |
型号：S70 |
特性简介:
- 分辨率:800x480，多点电容触摸
- LED背光，背光可调
- 外形尺寸:206 z 138 x 11.4mm
- 供电: 5V/2A |
特性简介:
- 分辨率:1280x800，多点电容触摸
- LED背光，背光可调
- 外形尺寸:263 z 189 x 13.8mm
- 供电: 5V/2A |
特性简介:
- 分辨率:800x480，精准电阻触摸
- LED背光，背光可调
- 带固定面板，外形尺寸:180x130mm
- 供电: 5V/2A |
|
|
| |
|
可选配件 |
| Tiny4412参考开发底板目前支持以下配件，均可即插即用，包括USB WiFi，3G Modem |
3G Modem |
迷你USB WiFi |
USB 高清摄像头 |
MF210 3G 模块 |
|
|
|
|
| 售价：RMB 600 |
售价：RMB 100 |
售价：RMB 200 |
售价：RMB 450 |
| 型号: 3GModem-MF210 |
型号：N8508 |
型号: CAM-C270 |
型号: ZTE-MF210 |
- 接口: USB
- 制式:HSUPA/HSUPA/WCDMA
- 频段:UMTS2100/1900/850(900)MHz, GSM1900/1800/900/850MHz
- 速度:7.2M/5.76Mbps
- 外形尺寸:51x30x4.7mm
- VID:PID 19d2:0117
- 支持拨号上网，收发短信
|
- 接口: USB 2.0
- 无线标准: IEEE 802.11b/g/n
- 传输速率: 150Mbps
- 芯片: RTL8192CU
- 尺寸: 18x14x6mm
- 支持Android
|
- 接口: USB 2.0
- 流畅720P高清摄像
- 适合视频会议，图像识别等应用
- 品牌：罗技
|
- 接口: USB
- 制式:HSUPA/HSUPA/WCDMA
- 频段:UMTS2100/1900/850(900)MHz, GSM1900/1800/900/850MHz
- 速度:7.2M/5.76Mbps
- 外形尺寸:51x30x4.7mm
- VID:PID 19d2:0117
- 支持拨号上网，收发短信
|
|
 |
| RS232串口转接板 |
USB摄像头模块 |
|
|
|
|
|
|
| 售价：RMB 50 |
售价：RMB 80 |
|
|
| 型号: SC001 |
型号: UC001 |
|
|
- 接口: 2.0mm间距接口座(4/6pin)
- 用于把TTL电平串口转为RS232，并通过DB9接口引出
- 输入电压：5V
- PCB外形尺寸:40 x 40m (mm)
|
- 像素:130w
- USB 2.0(可兼容USB 1.1)即插即用
- 输出信号格式: YUV2/MJPG
- 输出引脚位数：5Pin
- 工作电压: USB 5V
- 外形尺寸: 60x8x7.1 (mm)
|
|
|
|
|
| |

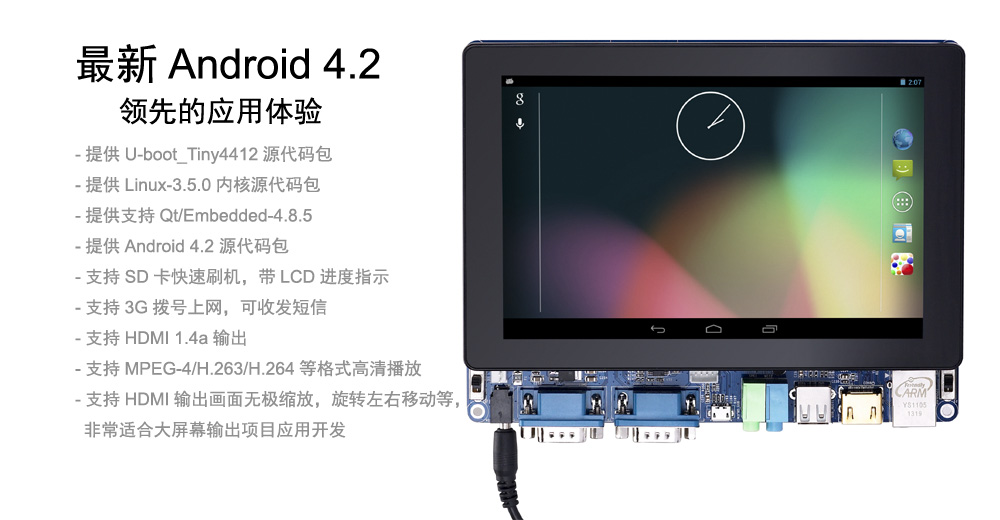

| Android 4.2.2软件系统特性 |
交叉编译器 |
arm-linux-gcc-4.5.1-v6-vfp |
和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供 |
U-boot_Tiny4412 |
完全开源的U-boot for Tiny4412 |
- 完全开源，仅供学习研究，不提供U-boot技术支持
- 三星提供，友善之臂移植修改，以适用于Tiny4412 |
| 支持Fastboot下载烧写 |
| 支持SD卡启动 |
| 支持原生的命令行模式，可更改启动参数等 |
| 支持eMMC读写操作 |
Superboot-4412 |
支持SD卡脱机快速烧写 |
专门为企业级用户定制，不开源 |
| 支持EXT3/4格式系统文件烧写 |
| 支持自动识别MMC/NAND启动 |
| 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7 |
Android 内核 |
版本: Linux-3.5.0 |
完善的BSP |
| 支持EXT4/NFS/FAT32等格式的文件系统 |
提供源代码, 内核自带 |
| eMMC驱动 |
提供源代码, 三星原厂BSP所带 |
| 看门狗驱动 |
提供源代码, 三星原厂BSP所带 |
| RTC驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个LED驱动 |
提供源代码, 友善之臂添加 |
| 用户按键驱动:4个 |
提供源代码, 三星原厂BSP所带 |
| SPI驱动 |
提供源代码, 内核自带, 未经验证 |
| I2C-EEPROM驱动 |
提供源代码, 三星原厂BSP所带 |
| PWM控制蜂鸣器驱动 |
提供源代码, 友善之臂添加 |
| ADC驱动:通道-AIN0,1,2,3 |
提供源代码, 友善之臂添加 |
| 电容触摸驱动 |
提供源代码, 友善之臂移植添加 |
| LCD背光驱动, 支持127级可调 |
提供源代码, 友善之臂添加 |
| LCD驱动(高清7"和标清7"等) |
提供源代码, 友善之臂移植 |
| USB Host驱动: 支持优盘，USB Hub, USB键鼠等 |
提供源代码, 三星原厂BSP所带 |
| USB Device驱动: 支持USB ADB |
提供源代码, 三星原厂BSP所带 |
| SD/MMC卡驱动:最大可支持32GB |
提供源代码, 三星原厂BSP所带 |
| 串口驱动:4个 |
提供源代码, 三星原厂BSP所带 |
| USB WiFi驱动(RTL8192CU) |
驱动模块, 友善之臂移植 |
| 音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放） |
驱动模块, 友善之臂添加移植 |
| 重力感应驱动 |
提供源代码, 友善之臂移植 |
| 以太网络(DM9621) |
提供源代码, 友善之臂移植 |
| FIMC驱动 |
提供源代码, 三星原厂BSP所带，未经验证 |
| JPEG驱动 |
提供源代码, 三星原厂BSP所带 |
| MFC多媒体驱动 |
提供源代码, 三星原厂BSP所带 |
| HDMI驱动 |
提供源代码, 三星原厂BSP所带 |
| 3D加速 |
提供源代码, 三星原厂BSP所带
注意：三星并没有提供Android层源代码，只提供了可用的库，不影响2D/3D效果和应用开发 |
| 2D加速 |
| 3G驱动 |
提供源代码，内核自带 |
| USB转串口驱动 |
提供源代码, 内核自带 |
| 此栏预留 |
|
|
|
| |
| Linux+Qt软件系统特性 |
最强大，最好用的Linux + Qt系统 |
交叉编译器 |
arm-linux-gcc-4.5.1-v6-vfp |
和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供 |
U-boot_Tiny4412 |
完全开源的U-boot for Tiny4412 |
- 完全开源，仅供学习研究，不提供U-boot技术支持
- 三星提供，友善之臂移植修改，以适用于Tiny4412 |
| 支持Fastboot下载烧写 |
| 支持SD卡启动 |
| 支持原生的命令行模式，可更改启动参数等 |
| 支持eMMC读写操作 |
Superboot-4412 |
支持SD卡脱机快速烧写 |
专门为企业级用户定制，不开源 |
| 支持EXT3/4格式系统文件烧写 |
| 支持自动识别MMC/NAND启动 |
| 支持USB下载烧写，支持Windows/Linux等各种发行版 |
| 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7 |
Linux 内核 |
版本: Linux-3.5.0 |
完善的BSP |
| 支持EXT4/NFS/FAT32等格式的文件系统 |
提供源代码, 内核自带 |
| eMMC驱动 |
提供源代码, 三星原厂BSP所带 |
| 看门狗驱动 |
提供源代码, 三星原厂BSP所带 |
| RTC驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个LED驱动 |
提供源代码, 友善之臂添加 |
| 用户按键驱动:4个 |
提供源代码, 三星原厂BSP所带 |
| SPI驱动 |
提供源代码, 内核自带, 未经验证 |
| I2C-EEPROM驱动 |
提供源代码, 三星原厂BSP所带 |
| PWM控制蜂鸣器驱动 |
提供源代码, 友善之臂添加 |
| ADC驱动:通道-AIN0,1,2,3 |
提供源代码, 友善之臂添加 |
| 电容触摸驱动 |
提供源代码, 友善之臂移植添加 |
| LCD背光驱动, 支持127级可调 |
提供源代码, 友善之臂添加 |
| LCD驱动(高清7"和标清7"等) |
提供源代码, 友善之臂移植 |
| USB Host驱动: 支持优盘，USB Hub, USB键鼠等 |
提供源代码, 三星原厂BSP所带 |
| USB Device驱动: 支持USB ADB |
提供源代码, 三星原厂BSP所带 |
| SD/MMC卡驱动:最大可支持32GB |
提供源代码, 三星原厂BSP所带 |
| 串口驱动:4个 |
提供源代码, 三星原厂BSP所带 |
| 音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放） |
驱动模块, 友善之臂添加移植 |
| 以太网络(DM9621) |
提供源代码, 友善之臂移植 |
| 3G驱动 |
提供源代码，内核自带 |
| USB转串口驱动 |
提供源代码, 内核自带 |
嵌入式图形系统界面
(支持运行时自由切换)
|
Qtopia-2.2.0 |
提供全部平台源代码，分为x86和arm两个版本 |
| Qt/Embedded-4.8.5 |
提供全部平台arm版本源代码 |
实用APP |
以下图形界面程序基于Qt2/4创建开发，均为友善之臂独家提供，不提供源代码 |
| 3G拨号程序 |
- 支持100多种USB上网卡，涵盖WCDMA, CDMA2000, TD-SCDMA等多种网络制式
- 支持开机自动3G拨号上网
|
| GPRS短信 |
支持连接串口或USB口GPRS Modem短信收发，支持群发短信 |
| ADC测试程序 |
动态显示ADC转换的结果 |
| LED测试 |
|
| Buttons测试 |
|
| I2C测试 |
用于测试EEPROM读写，十分方便使用 |
| LCD测试 |
支持手动和自动模式 |
| Ping测试 |
图形界面的Ping测试，支持永久Ping和暂时Ping |
| USB摄像头测试 |
支持动态预览和拍照，支持万能USB摄像头驱动 |
| 录音 |
支持ALSA接口的录音 |
| Web浏览器 |
一个完全开源的嵌入式浏览器，基于Qt2创建 |
| Arora浏览器 |
一个完全开源的浏览器，基于WebKit引擎，并基于QtE-4.8.5创建，支持现代网页渲染 |
| 看门狗测试 |
开启后，只有不停地喂狗才能保证系统不重启 |
| 网络设置 |
可设置IP地址，DNS，网关等网络参数，并可保存设置 |
| 背光控制 |
|
| 语言设置 |
支持中文，英文和日文等语言设置 |
| 随手写 |
主要用于触摸笔的准确性测试 |
| MMC/SD卡和优盘自动挂载和卸载 |
挂载后可在任务栏出现优盘或SD卡图标 |
| Qt-4.8.5切换器 |
可在运行时自由切换到Qtopia-2.2.0系统，不必重启 |
| SMPlayer |
鼎鼎有名的Mplayer播放器之Qt4版本，功能十分强大 |
其他重要系统特性 |
- 内置telnet, ftp等网络工具命令
- 内置Telnet Server
- 内置Web Server: 基于Boa
- 内置Ftp Server
- 内置Python: 强大的脚本编程语言，可直接访问控制底层硬件，可调用C程序库，非常适合物联网应用开发
- 内置ssh: 用于远程访问和设备管理，文件传输等，非常适合远程调试开发和管理
|
| 此栏预留 |
|
|
|
| |
| 包装清单 |
- Tiny4412核心板和Tiny4412210SDK开发参考底板: 各1片
- LCD模块: 可选
- DVD资料光盘: 1张
- 交叉串口线: 1条
- MicroUSB线: 1条
- 网线: 1条
- 电源适配器:1条，输出5V/2A，品质认证
- 文档：(1)用户手册 (2)原理图 (3)底板PCB (4)芯片和LCD数据手册等 (5)三星原厂资料
|
| |
| |
| |
