1GHz CPU/ 1GB SLC Flash/ 512MB RAM/ HDMI/ USB 2.0/ 4.3"LCD/Android 4.0...
|
|
 |
 |
 |
| |
|
|
| Cortex A8，快意无边 |
总是先人一步品尝到最新鲜
的谷歌美食 |
HDMI高清视频和音频同步输出 |
| |
|
|
三星S5PV210，是众所周知的
高性价比
Cortex A8处理，
内置高性能的图形处理器SGX540，
速度远胜ARM11。更有丰富的
接口，完善的BSP，齐全的文
档，让开发更加得心应手。 |
Android 4.0实现了平板电脑、手
机、电视的高度融合统一，并拥有
全新的UI。2012年，将会有越来越
多的设备吃到冰淇淋三文治，千万
不要落后哦。 |
不仅支持HDMI和LCD同时输出，还
能做到音频和视频同步输出，
Android，Linux均已实现，充分
发挥了HDMI功能优势，别忘了，
还有1080P高清视频。是高级游戏
,智能监控，智能电视等高级设备的
理想开发平台。 |
|
| |
敬 告
本页标价不含税，本开发板并非完全开源(详细资源说明见本页后面列表)，主要适用于企业或有经验的用户，基于核心板做产品或项目使用；并不适合个人特别是初学者学习使用 |
| |
|
|
 |
Mini210s |

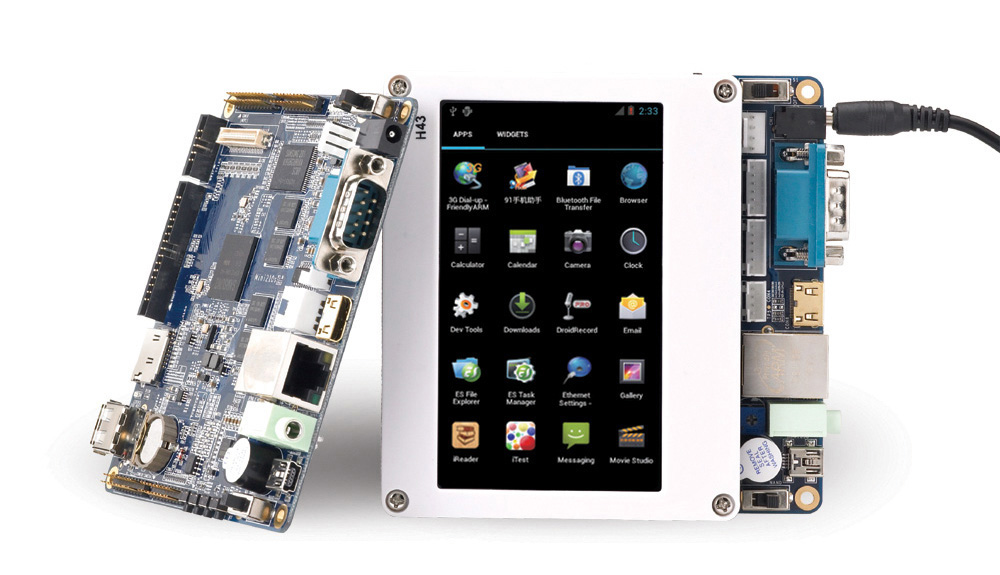

Mini210 + 4.3"LCD |
Mini210 + 4.3"LCD(Capacitive) |
Alone |

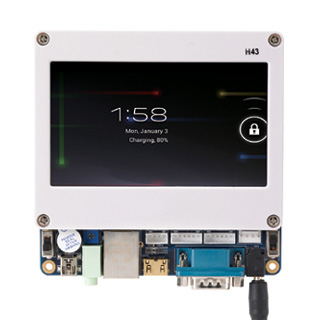

LCD_TPE : H43 |
LCD_TPE : H431 |
￥1000 / $159 |
￥1299 / $199 |
￥1400 / $229 |
|
|
|
Mini210S + 5"LCD |
Mini210 + 8"LCD |
Mini210 + 7"LCD(Capacitive) |

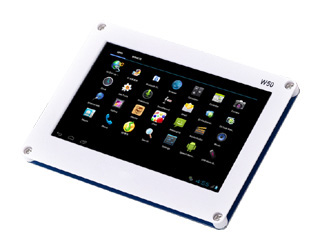

LCD_TYPE : W50 (800x480) |

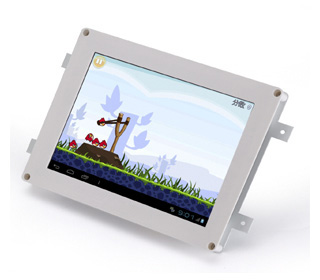

LCD_TYPE : L80 (640x480) |

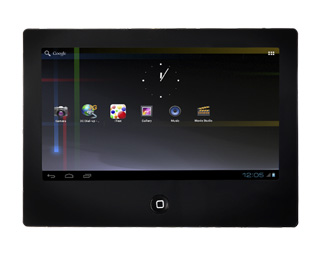

LCD_TYPE : S700 (800x480) |
￥1350 / $ 219 |
￥1600 / $259 |
￥1800 / $299 |
|
注意：电容屏均为5点触摸，仅支持Android 2.3/4.0系统 |
| |
|
|
|
| |

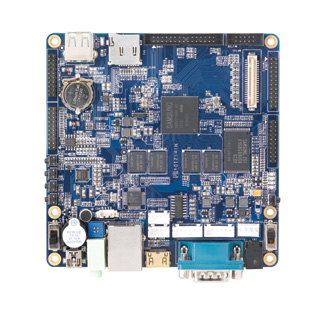

Mini210s是一款高性能的Cortex A8开发板，它由广州友善之臂设计、生产和发行销售。它采用三星S5PV210作为主处理器，运行主频可高达1GHz。S5PV210内部集成了PowerVR SGX540高性能图形引擎，支持3D图形流畅运行，并可流畅播放1080P大尺寸视频。
Mini210s秉承了Mini2440和Mini6410“精于心，简于形”的设计风格，它接口齐全，结构紧凑，布局合理，可完美搭配使用4.3"高清LCD；Mini210s配备了512M DDR2内存和2GB SLC NAND Flash，采用了内置D类功放的WM8960音频芯片，可十分方便直接输出至8Ω 1W 喇叭；Mini210s还带有miniHDMI高清输出，USB 2.0，CMOS摄像头接口，8x8矩阵键盘等接口，电源电路支持低功耗待机省电模式；因此，它非常适合开发高端MID，Android平板电脑，车载电脑，多媒体终端，智能家居，物联网终端等高端移动设备。
得益于我们精心研制的Superboot，用户可以十分简单、方便地仅使用TF卡就可更新或安装各种系统。
|
| |
| |
CPU处理器
-
Samsung S5PV210，基于CortexTM-A8，运行主频1GHz
- 内置PowerVR SGX540高性能图形引擎
- 支持流畅的2D/3D图形加速
- 最高可支持1080p@30fps硬件解码视频流畅播放，格式可为MPEG4, H.263, H.264等
- 最高可支持1080p@30fps硬件编码(Mpeg-2/VC1)视频输入
DDR2 RAM内存
FLASH存储
LCD显示
- LCD: 41Pin, 1.0mm间距，兼容Mini2440/Mini6410 LCD显示屏，支持一线触摸，含1路I2C和3路中断，1路PWM输出
- miniHDMI高清接口(Type C)
- LCD可支持从3.5寸到12.1寸，屏幕分辨率可以达到1024x768象素
网络(含无线)

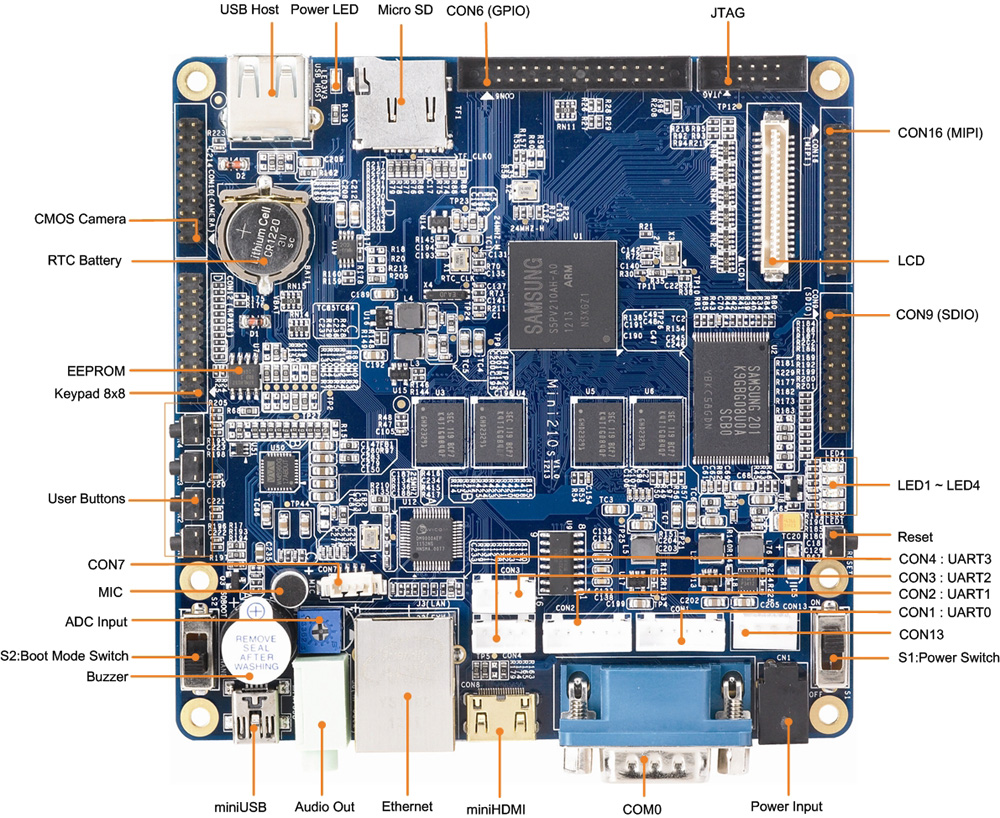

标准接口资源
- 1个DB9式RS232五线串口(另有4个TTL电平串口)
- 1个mini USB Slave-OTG 2.0接口: 另可通过2.0mm接口座引出
- 1路3.5mm立体声音频输出接口，1路在板麦克风输入，1路外接喇叭接口座(可直接驱动8Ω 1W 喇叭)
- 1路USB Host 2.0接口
- 1个标准TF卡座
- 5V直流电压输入:接口座型号为DC-23B
在板即用资源
- 1个I2C-EEPROM芯片(256byte)，主要用于测试I2C总线
- 4个用户LED(绿色)
- 4个侧立按键(中断式资源引脚)
- 1个可调电阻，用于ADC转换测试
- 1个PWM控制蜂鸣器
- 板载实时时钟备份电池
外扩接口资源
- 4个串口座: TTL电平, 2.0mm间距；CON1,2为五线串口，CON3,4为三线串口
- 1个JTAG接口: 10pin 2.0mm间距
- LCD接口: 41pin 1.0mm间距贴片座
- MIPI接口：24pin 2.0mm间距双排针
- 1个SDIO接口: 20pin 2.0mm间距，可接SD WiFi，其中还包含1路SPI和I2C接口)
- 1个CMOS摄像头接口: 20pin 2.0mm间距，可外扩CCD摄像头
- 1个8x8矩阵键盘接口：20pin 2.0mm间距，可连接使用8x8矩阵键盘
- 1个GPIO接口: 30pin, 2.0mm间距，包含了富余的AD输入，中断引脚，I2S, I2C, SPI, PWM等端口输入/输出
尺寸
软件支持(详细特性见后面说明)
|
| |
| |
|
流畅运行Android 2.3/4.0，支持2D/3D加速，1080P高清视频，HDMI输出(含音频和视频) |
交叉编译器 |
arm-linux-gcc-4.5.1-v6-vfp |
和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供 |
Superboot210 |
支持TF卡脱机快速烧写(根据配置文件)，速度极快(1.8M/秒) |
Superboot专门为企业级用户定制，不开源 |
| 支持TF卡脱机烧写YAFFS2格式映像文件 |
| 支持LCD显示硬件配置信息，烧写进度提示等 |
| 支持自动识别MMC/NAND启动 |
| 支持SLC和MLC NAND Flash |
| 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7 |
Android 内核 |
版本: Linux-3.0.8 |
完善的BSP |
| 支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系统 |
提供源代码, 内核自带 |
| 看门狗驱动 |
提供源代码, 三星原厂BSP所带 |
| RTC驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个LED驱动 |
提供源代码, 友善之臂添加 |
| 8个用户按键驱动 |
提供源代码, 友善之臂添加, Mini210s只用到其中4个 |
| SPI驱动 |
提供源代码, 内核自带, 未经验证 |
| I2C-EEPROM驱动 |
提供源代码, 三星原厂BSP所带 |
| PWM控制蜂鸣器驱动 |
提供源代码, 友善之臂添加 |
| ADC驱动(通道: AIN0) |
提供源代码, 友善之臂添加 |
| CPU本身所带触摸屏控制器驱动 |
提供源代码, 三星原厂BSP所带(未采用，见一线触摸) |
| 一线精准触摸驱动 |
提供源代码, 友善之臂添加 |
| LCD背光驱动, 支持127级可调 |
提供源代码, 友善之臂添加 |
| LCD驱动(4.3",5",7", 8",10"等): 支持旋转 |
提供源代码, 友善之臂移植，可根据启动参数"lcd="识别，共用同一个内核 |
| USB Host驱动: 支持优盘，蓝牙等 |
提供源代码, 三星原厂BSP所带 |
| USB Device驱动: 支持USB ADB |
提供源代码, 三星原厂BSP所带 |
| SD卡驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个串口驱动 |
提供源代码, 三星原厂BSP所带 |
| 板载SD WiFi驱动(Marvell8686) |
驱动模块, 友善之臂移植 |
| USB WiFi驱动：内核自带，对某些类型的卡支持不是太好 |
提供源代码, 内核自带，缺省系统并未包含此驱动(未采用) |
| USB WiFi驱动：可支持更多型号USB无线网卡，更加完善 |
驱动模块，缺省系统已经包含此驱动(未启用) |
| 音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放） |
驱动模块, 友善之臂添加移植 |
| 以太网络(DM9000) |
提供源代码, 友善之臂移植 |
| FIMC驱动 |
提供源代码, 三星原厂BSP所带 |
| JPEG驱动 |
提供源代码, 三星原厂BSP所带 |
| MFC多媒体驱动 |
提供源代码, 三星原厂BSP所带 |
| CMOS摄像头驱动(OV8650) |
驱动模块，友善之臂添加移植 |
| HDMI驱动 |
提供源代码, 三星原厂BSP所带 |
| 3D加速 |
提供源代码, 三星原厂BSP所带
注意：三星并没有提供OpenGL和OpenVG 源代码，所以目前开发板均缺失 |
| 2D加速 |
提供源代码, 三星原厂BSP所带
注意：三星并没有提供OpenGL和OpenVG 源代码，所以目前开发板均缺失 |
| USB转串口驱动: |
提供源代码, 内核自带 |
| 3G驱动: 友善之臂添加，实际就是USB转串口驱动 |
提供源代码, 友善之臂移植 |
HDMI独立输出特性 |
适用于互联网电视，智能电视，游戏机等方案 |
详细介绍见本页后面说明 |
| 此栏预留 |
|
|
|
| |
最完善的Linux系统，支持三种Qt图形系统自由切换, 支持HDMI输出(含音频和视频) |
交叉编译器 |
arm-linux-gcc-4.5.1-v6-vfp |
和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供 |
Superboot-210 |
支持TF卡脱机快速烧写(根据配置文件)，速度极快(1.8M/秒) |
Superboot专门为企业级用户定制，不开源 |
| 支持TF卡脱机烧写YAFFS2格式映像文件 |
| 支持LCD显示硬件配置信息，烧写进度提示等 |
| 支持自动识别MMC/NAND启动 |
| 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7 |
Linux 内核 |
版本: Linux-3.0.8 |
完善的BSP |
| 支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系统 |
提供源代码, 内核自带 |
| 看门狗驱动 |
提供源代码, 三星原厂BSP所带 |
| RTC驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个LED驱动 |
提供源代码, 友善之臂添加 |
| 8个用户按键驱动 |
提供源代码, 友善之臂添加, Mini210s只用到其中4个 |
| SPI驱动 |
提供源代码, 内核自带, 未经验证 |
| I2C-EEPROM驱动 |
提供源代码, 三星原厂BSP所带 |
| PWM控制蜂鸣器驱动 |
提供源代码, 友善之臂添加 |
| ADC驱动(通道: AIN0) |
提供源代码, 友善之臂添加 |
| CPU本身所带触摸屏控制器驱动 |
提供源代码, 三星原厂BSP所带(未采用，见一线触摸) |
| 一线精准触摸驱动 |
提供源代码, 友善之臂添加 |
| LCD背光驱动, 支持127级可调 |
提供源代码, 友善之臂添加 |
| LCD驱动(4.3",5",7",8",10"等): 支持旋转 |
提供源代码, 友善之臂移植，可根据启动参数"lcd="识别，共用同一个内核 |
| USB Host驱动: 支持优盘，蓝牙等 |
提供源代码, 三星原厂BSP所带 |
| USB Device驱动: 支持USB ADB |
提供源代码, 三星原厂BSP所带 |
| SD卡驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个串口驱动 |
提供源代码, 三星原厂BSP所带 |
| 板载SD WiFi驱动(Marvell8686) |
驱动模块, 友善之臂移植 |
| USB WiFi驱动：内核自带，对某些类型的卡支持不是太好 |
提供源代码, 内核自带，缺省系统并未包含此驱动(未采用) |
| USB WiFi驱动：可支持更多型号USB无线网卡，更加完善 |
驱动模块，缺省系统已经包含此驱动(未启用) |
| 音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放） |
驱动模块, 友善之臂添加移植 |
| 以太网络(DM9000) |
提供源代码, 友善之臂移植 |
| FIMC驱动 |
提供源代码, 三星原厂BSP所带 |
| JPEG驱动 |
提供源代码, 三星原厂BSP所带 |
| MFC多媒体驱动 |
提供源代码, 三星原厂BSP所带 |
| CMOS摄像头驱动(OV8650) |
驱动模块，友善之臂添加移植 |
| HDMI驱动 |
提供源代码, 三星原厂BSP所带 |
| 3D加速 |
提供源代码, 三星原厂BSP所带 |
| 2D加速 |
提供源代码, 三星原厂BSP所带 |
| USB转串口驱动: |
提供源代码, 内核自带 |
| 3G驱动: 友善之臂添加，实际就是USB转串口驱动 |
提供源代码, 友善之臂移植 |
图形系统
(支持运行时自由切换) |
Qtopia-2.2.0 |
提供全部平台源代码，分为x86和arm两个版本 |
| Qt/Embedded-4.7.0 |
提供全部平台arm版本源代码 |
| Qt-Extended-4.4.4 |
手机版本的Qtopia，也可称为Qtopia4，提供平台源代码 |
实用测试程序 |
以下图形界面程序均为友善之臂独家开发提供，不提供源代码(蓝色部分为开源软件) |
| 图形界面3G拨号程序 |
- 支持100多种USB上网卡，涵盖WCDMA, CDMA2000, TD-SCDMA等多种网络制式
- 支持开机自动3G拨号上网
|
| GPRS短信 |
支持连接串口或USB口GPRS Modem短信收发，支持群发短信 |
| ADC测试程序 |
动态显示ADC转换的结果 |
| LED测试 |
|
| Buttons测试 |
|
| I2C测试 |
用于测试EEPROM读写，十分方便使用 |
| LCD测试 |
支持手动和自动模式 |
| Ping测试 |
图形界面的Ping测试，支持永久Ping和暂时Ping |
| USB摄像头测试 |
支持动态预览和拍照，支持万能USB摄像头驱动 |
| CMOS摄像头测试 |
支持动态预览也拍照 |
| 录音 |
支持ALSA接口的录音 |
| Web浏览器 |
一个完全开源的嵌入式浏览器，比较老了 |
| 看门狗测试 |
开启后，只有不停地喂狗才能保证系统不重启 |
| 图形界面网络设置 |
可设置IP地址，DNS，网关等网络参数，并可保存设置 |
| 背光控制 |
|
| 语言设置 |
支持中文，英文和日文等语言设置 |
| 随手写 |
主要用于触摸笔的准确性测试 |
| MMC/SD卡和优盘自动挂载和卸载 |
挂载后可在任务栏出现优盘或SD卡图标 |
| Qt-4.4.3切换器 |
可在运行时自由切换到Qtopia-2.2.0系统，不必重启 |
| Qt-4.7.0切换器 |
可在运行时自由切换到Qtopia-2.2.0系统，不必重启 |
| SMPlayer |
鼎鼎有名的Mplayer播放器之Qt4版本，功能十分强大 |
HDMI独立输出特性 |
适用于互联网电视，智能电视，游戏机等方案 |
详细介绍见本页后面说明 |
| 此栏预留 |
|
|
|
| |
独家支持WindowsCE6平台HDMI和LCD同时输出，含音频和视频 |
开发环境 |
Visual Studio 2005 |
|
Superboot210 |
刷机特性
- 支持从FAT格式SD卡直接读取各个烧写文件: 可自定义文件路径
- 支持TF/SD卡脱机快速烧写WindowsCE内核(NK.bin): 可独立烧写
- 支持SD卡脱机更新开机LOGO: 只需普通的bmp文件即可
- 支持SD卡脱机烧写Linux/Androd/Ubuntu内核和文件系统映像:均可独立烧写，支持YAFFS2/UBI等格式
- 支持MLC/SLC NAND Flash
|
Superboot专门为企业级用户定制，不开源 |
辅助特性
- 支持LCD显示硬件配置信息，烧写进度提示等
- 支持自动识别RAM, Flash类型，并在LCD和串口上输出显示
- 支持自动识别LCD型号: 仅限于带一线控制的LCD背板
- 支持烧写过程LED或蜂鸣器提示：适用于单板无屏的情况
|
启动特性
- 支持自动识别SD/NAND启动
- 支持从SD卡直接启动WindowsCE
- 支持MLC/SLC NAND Flash
|
其他
- 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
- 可为您定制开发专属特性
|
WindowsCE BSP特性 |
|
|
常规特性
- RTC: 可掉电保持实时时钟
- Watchdog：支持
- NAND Flash： 支持MLC和SLC
- LCD驱动： 支持480x272, 640x480, 800x480, 800x600, 1024x768等分辨率各种尺寸的真彩LCD
- 触摸屏驱动：支持一线触摸
- 背光驱动：支持一线控制的背光调节，最高可达128级，系统缺省30秒自动关闭背光(用户可自行调节关闭时间)
- 串口驱动：支持完善的4个串口驱动，可以直接连接GPRS Modem、RS485转接等串口设备
- 网卡驱动： 采用DM9000AEP，10/100M兼容
- 音频驱动: 采用WM8960，基于I2S接口，可放音和录音
- SD卡驱动： 可支持SDHC(高速大容量卡)
- USB Host驱动：目前仅支持USB 1.1，可接优盘，键鼠等外设即插即用
- LED驱动： 支持板载4个GPIO控制LED，可自定义功能
- 按键驱动：支持板载8个中断式按键，可自动定义功能
- PWM驱动：支持板载PWM控制蜂鸣器，可以自由调节输出频率
- ADC驱动：支持板载可调电阻ADC转换
- SPI驱动：原厂自带，未经测试
- I2C驱动：支持板载WM8960音频芯片控制
- HDMI驱动：支持HDMI和LCD同步输出，并包含音频讯号
|
|
实用测试程序 |
LED-Test:LED测试 |
|
| Buttons: 按键测试 |
| ADC测试：测试ADC转换，位于系统的/Windows目录 |
| watchdog: 测试看梦狗功能 |
| Backlight: 测试背光控制 |
| PWM-Buzzer: 测试PWM控制蜂鸣器输出 |
| HDMI Setting: 设置HDMI输出模式，主要用于LCD同时输出时的设定 |
| Recorder: 录音测试 |
| SerialPort: 串口助手 |
| AutoRun Setting: 设置开机自动运行，非常适合公司客户用来开机自动运行专用程序 |
| iMac: 在线设置开发板的MAC地址 |
| HDMI独立输出特性 |
适用于互联网电视，智能电视，游戏机等方案 |
详细介绍见本页后面说明 |
| 此栏预留 |
|
|
|
| |
说明: 目前在友善之臂210平台下，Android/Linux/WinCE均支持用HDMI独立输出图像到显示器或电视上，无需连接LCD，常用于互联网电视，智能电视，游戏机，娱乐设备等方案。
当LCD Type被设置成单独HDMI输出时，由于没有真实的LCD在连接，OS内核会仿真一个由LCD Type所指定的分辨率的Frame Buffer来输出图像。 注意，这里所说的分辨率分为两个：
1）一个是板子图像的分辨率，即Android/Linux/WinCE系统会工作在此分辨率下。
2）一个是电视机分辨率，即以何种分辨率将板子上的图像输出到电视上。
当板子的分辨率与电视机的分辨率刚好相同时，图像将是 1:1 原样输出，当板子的分辨率低于电视机的分辨率时，图像将会被放大后，再输出到电视机上。
注意：要烧写HDMI独立输出的系统，只需在烧写配置文件(FriendlyARM.ini)中定义LCD_TYPE参数即可，其他地方不需要修改，Superboot将会把此参数传递给内核；由于HDMI独立输出时，并不连接使用触摸屏，因此还需要加上"skipcali=y"以跳过开机校准，操作时，可使用USB鼠标。
下表分别列出每个LCD_Type参数所对应的板子分辨率和电视分辨率：
|
LCD_TYPE设定值 |
板子的分辨率 |
HDMI独立的分辨率 |
OS支持 |
| |
|
|
WindowsCE |
Linux |
Android 2.3 |
Android 4.0 |
| HDMI1080P60 |
1920x1080 |
1920x1080 |
支持 |
支持 |
支持 |
支持 |
| HDMI1080I60 |
1920x1080 |
1920x1080 |
支持 |
支持 |
支持 |
支持 |
| HDMI1080P30 |
1920x1080 |
1920x1080 |
支持 |
支持 |
支持 |
支持 |
| HDMI1080P60D |
960x536 |
1920x1080 |
支持 |
支持 |
支持 |
不支持 |
| HDMI1080I60D |
960x536 |
1920x1080 |
支持 |
支持 |
支持 |
不支持 |
| HDMI1080P30D |
960x536 |
1920x1080 |
支持 |
支持 |
支持 |
不支持 |
| HDMI720P60(推荐) |
1280x720 |
1280x720 |
支持 |
支持 |
支持 |
支持 |
| HDMI720P60D |
640x360 |
1280x720 |
支持 |
支持 |
支持 |
支持 |
| HDMI576P16X9 |
720x576 |
720x576 |
支持 |
支持 |
支持 |
支持 |
| HDMI576P16X9D |
720x576(WindowsCE长宽除以2) |
720x576 |
支持 |
支持 |
支持 |
支持 |
| HDMI576P4X3 |
720x576 |
720x576 |
支持 |
支持 |
支持 |
支持 |
| HDMI576P4X3D |
720x576(WindowsCE长宽除以2) |
720x576 |
支持 |
支持 |
支持 |
支持 |
| HDMI480P16X9 |
720x480 |
720x480 |
支持 |
支持 |
支持 |
不支持 |
| HDMI480P16X9D |
720x480(WindowsCE长宽除以2) |
720x480 |
支持 |
支持 |
支持 |
不支持 |
| HDMI480P4X3 |
720x480 |
720x480 |
支持 |
支持 |
支持 |
不支持 |
| HDMI480P4X3D |
720x480(WindowsCE长宽除以2) |
720x480 |
支持 |
支持 |
支持 |
不支持 |
|
| |
| |
| |
提示:目前仅提供Android 4.0刷机文件，有需要的用户可以联系我们定制开发
|
|
 |
|
流畅的动态桌面 |
解 锁 |
APP |
| |
|
|
|
|
|
Widgets |
游戏: 愤怒的小鸟 |
游戏: 忍者水果 |
| |
|
|
|
|
|
FriendlyARM iTest |
电话(需配合电话模块使用) |
CMOS or CCD Camera |
| |
|
|
|
|
|
串口助手设置 |
I2C-EEPROM Read/Write Test |
LED Control |
| |
|
|
|
|
|
PWM控制蜂鸣器 |
ADC Testing |
Ethernet Setting |
| |
|
|
|
|
|
3G拨号上网 |
Backlight Adjust |
WiFi Setting |
| |
|
|
|
|
|
HDMI Setting |
网页浏览 |
电子书 |
| |
|
|
|
|
|
Tomcat(支持录音) |
3G短信收发(需配合3G模块使用) |
QQ for Pad |
| |
|
|
| |
|
|
|
|
|
播放1080P高清视频 |
HDMI高清输出(含音频讯号) |
图片浏览 |
| |
|
|
|
|
|
PPLive |
Music |
Office Excel |
| |
|
|
|
|
|
Google Play |
Microchip Accessory Demo |
Ardunio Control Demo |
| |
|
|
|
|
|
语音识别(讯飞) |
手写输入(讯飞) |
跑分测试 |
| |
|
|
|
|
|
pdf阅读 |
浏览带Flash的网页 |
3D测试 |
|
| |
|
|
|
缺省桌面 |
炫酷流畅的3D应用软件界面 |
触摸循环校准 |
| |
|
|
|
|
|
3G拨号上网 |
3G短信收发 |
有线网络设置 |
| |
|
|
|
|
|
流畅运行"愤怒的小鸟"游戏 |
流畅运行"切水果游戏" |
可录音说话的汤姆猫 |
| |
|
|
|
|
|
使用CMOS摄像头进行QQ视频聊天 |
通过SD WiFi上优酷 |
蓝牙 |
| |
|
|
|
|
|
HDMI输出 |
高清视频播放 |
背光调节 |
| |
|
|
|
|
|
iTest界面 |
串口助手 |
LED测试 |
| |
|
|
|
|
|
电子书阅读 |
PWM输出 |
ADC转换 |
| |
|
|
|
|
|
MP3播放 |
EEPROM读写测试 |
Quadrant Advanced跑分(最高者为Mini210) |
|
|
|
|
| |
|
|
|
FriendlyARM Apps |
SMPlayer |
3G拨号上网 |
| |
|
|
|
|
|
Qtopia4(Phone Version) |
Leds Testing |
Buttons Testing |
| |
|
|
|
|
|
GPRS Group Message |
GPRS Single Message |
GPRS拨号上网 |
| |
|
|
|
|
|
CMOS Camera(Preview & Snapshot) |
I2C-EEPROM Read/Write Testing |
LCD Testing |
| |
|
|
|
|
|
Caculator(Qtopia2自带) |
Backlight Adjust |
Browser |
| |
|
|
|
|
|
PWM控制蜂鸣器 |
Touch Testing: Stable, Accurate |
English UI |
| |
|
|
|
|
|
Serial Assistant |
Magic Geometry |
Network Setting |
| |
|
|
|
|
|
Ping Testing |
Gallery(Qtopia2自带) |
Video(Qtopia2自带) |
| |
|
|
|
|
|
Music(Qtopia2自带) |
Japanese UI |
File Manager |
| |
|
|
|
|
|
Date & Time Setting |
Language Setting |
Soft Keyboard |
| |
|
|
|
|
|
Stop Watch |
Power Manager |
System Info. |
| |
|
|
|
|
|
Automount SD Card/USB Mass Storage |
Barcode Reading |
Rotate Setting |
| |
|
|
|
|
|
Qt/E 4.7.0(Qt4) |
Qt4 Demo |
Qt4 Launcher |
| |
|
|
|
|
|
USB Camera(Preview & Snapshot) |
HDMI和LCD同步输出(含音频讯号) |
Recorder |
| |
|
|
|
|
|
Watchdog Testing |
Autorun Setting |
|
|
|
|
|
| |
|
|
|
FriendlyARM Apps |
LED Testing |
Buttons Testing |
| |
|
|
|
|
|
PWM控制蜂鸣器 |
ADC Testing |
Recording Testing |
| |
|
|
|
|
|
Serial Assistant |
WatchDog Testing |
Network Setting |
| |
|
|
|
|
|
Browser |
WiFi Setting |
Backlight Adjust |
| |
|
|
|
|
|
System Info |
Rotate |
HDMI Setting |
| |
|
|
|
|
|
Date & Time Setting |
Touch Testing: Stable, Accurate |
中文输入(系统自带) |
| |
|
|
|
 |
|
计算器 |
Music |
Video |
| |
|
|
|
|
|
Explore |
开机自动运行设定 |
HDMI同步输出(含音频) |
| |
|
|
|
| |
- 1片Mini210s单板
- LCD模块(可选): 1片(标配4.3"LCD，带一线触摸，背光可调)
- DVD资料光盘: 1张
- 交叉串口线: 1条
- miniUSB线: 1条
- 网线: 1条
- 电源适配器:1条，输出5V/2A(4.3"套餐采用5V/1A)，品质认证
- 文档：(1)用户手册 (2)原理图，均为pdf格式 (3)板上各个芯片数据手册
|
| |
